1 機床主要用途及適用范圍

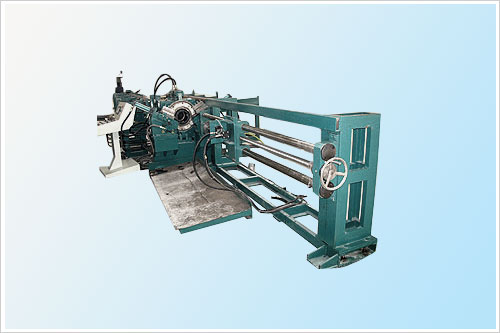

本機床是帶式輸送機托輥鋼管切斷、兩端倒角一次自動完成的專用設備。倒角、切斷后不需要輔助加工，其精度能滿足托輥鋼管的技術要求。適用于目前國內外生產的帶式輸送機托輥鋼管的切斷加工。除上料外，其余工序（送料、定位、夾緊、倒角、切斷）在此設備上自動完成，調整簡單，自動化程序高。該設備采用硬質合金刀加工，工作效率高。采用可編程序控制器（簡稱PLC）為中心的控制系統，限位采用無觸點開關，動作程序準確可靠。適用于大批量的專業化生產。
2 產品使用條件
該產品適用于海拔不超過1000米，環境溫度+10-40℃，無粉塵及各種腐蝕介質的場合。
3產品主要規格及技術參數
3.1 技術參數
|
規格 |
QZ11―13×220 |
QZ11―22×260 |
|
機床主軸中心高 |
800mm |
800mm |
|
液壓系統工作壓力 |
1.5―4MPa |
1.5―4MPa |
|
主軸轉速 |
150、220 r/min |
100、160、250r/min |
|
進刀速度 |
液壓無級調速 |
液壓無級調速 |
|
送料速度 |
0―8m/min液壓無級調速 |
0―8m/min液壓無級調速 |
|
最大送料長度 |
12000 mm 根據情況可更改 |
12000 mm 根據情況可更改 |
|
主軸電機 |
8kW |
11kW |
|
液壓系統電機 |
3.5kW |
5.5kW |
|
送料機構 |
無級調速電機 150NM |
無級調速電機 150NM |
|
切斷鋼管長度 |
200―2200 mm
|
200―2600 mm
|
|
切斷鋼管直徑 |
φ89―φ160 mm |
φ89―φ219 mm |
|
設備外形尺寸 |
19090×1640×1210 mm |
20310×2420×1250 mm |
|
設備重量 |
6500 kg |
8400 kg |
3.2加工精度
|
規 格 |
QZ11―13×220 |
QZ11―22×260 |
|
切削長度重復精度 |
≤0.5 mm |
≤0.5 mm |
|
切斷鋼管兩端面平行度 |
≤0.4 mm |
≤0.4 mm |
|
切斷倒角表面粗糙度 Ra |
6.3 ~ 3.2 |
6.3 ~ 3.2 |
